■3D足場計画図のご依頼は、ぜひ当社まで!

サービス

■3D足場計画図のご依頼は、ぜひ当社まで!

■3D足場計画図のご依頼は、ぜひ当社まで!

これまでにCADシステム課で作図した足場計画図を
よりリアルに見ることができる3Dツールを導入しました!

足場計画図とは、工事を効率よく安全に行うための重要な図面です。
また、「高さが10m以上の構造」の足場で組立から解体までの期間が
60日以上の場合は労働基準監督署への事前申請が必要となっており、
事前申請の際に必要な書類の一つでもあります。

当社ではオートデスク社のREVITソフトを使用しており、
3D化した足場部材を使用しながら足場計画図の作成を行っています。

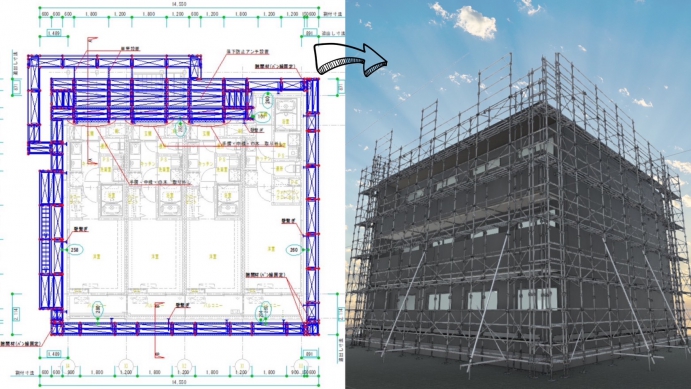

2D図面では足場計画図として、
『平面図/立体図/配置図/断面図/詳細図』5種類の図面が必要なのに対し、
3D図面では、2D図面と比べてより詳細の部分まで拡大・確認できるため、
1つのデータで5種類分の役割を果たします。

足場計画図の作成と足場講習業務をメインに行っている子会社の
DAISAN MINORI INDONESIAと共に、
大型物件の計画図をよりスピーディーに対応することを目標として、
REVITを使えるCADオペメンバーを増強中です。

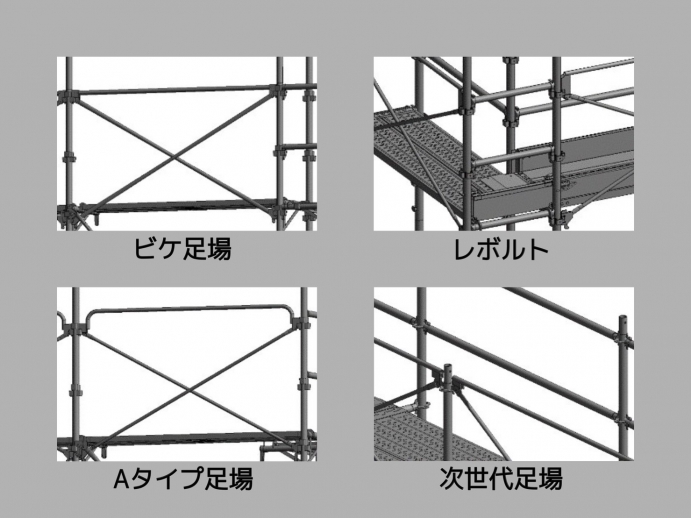

作図に関して、ビケ足場・レボルトといった自社製品はもちろん、
Aタイプ足場や次世代足場の3D図面作図が対応可能です!

作成した図面は安全点検用としてもお使いいただけます。

リンクを共有すれば、誰でもお使いのスマートフォンやタブレットで
簡単に図面をご確認いただけます^^

https://autode.sk/3A62DYK

上記QRコードよりぜひ3D図面をご覧ください。
※QRコードは期間限定な為、詳細はお問い合わせ下さい。

今後もお客様の要望によりサービスを提供してまいりますので、
3DCADのご依頼は、ぜひ当社までお問い合わせください!
